Втулки и шатуны для щековых дрорбилок
- Характеристики
- Технические параметры
- Контакты

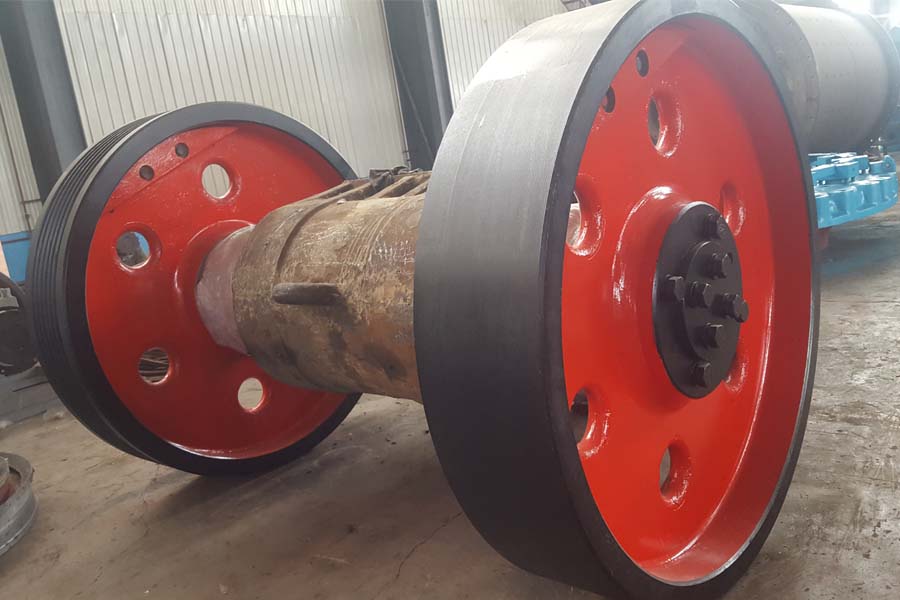

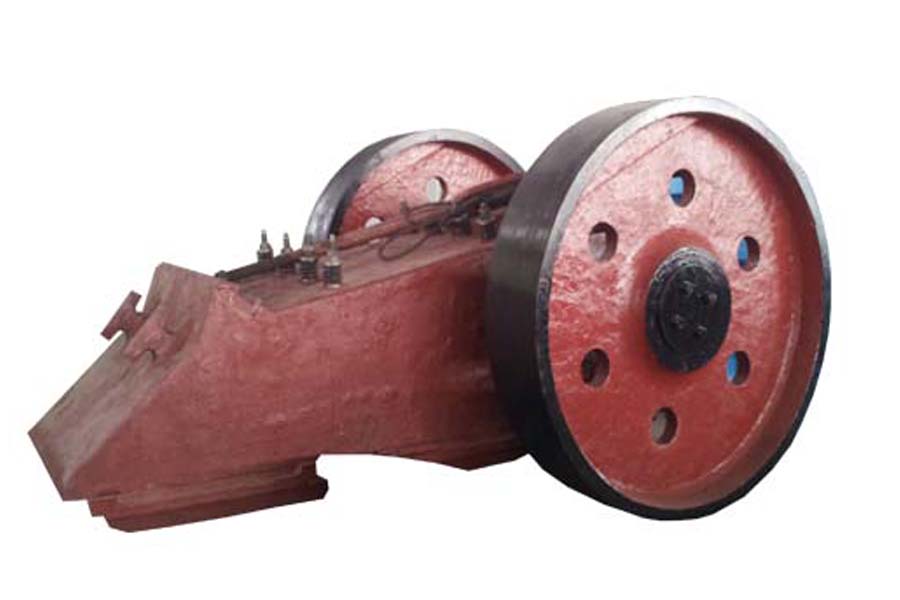

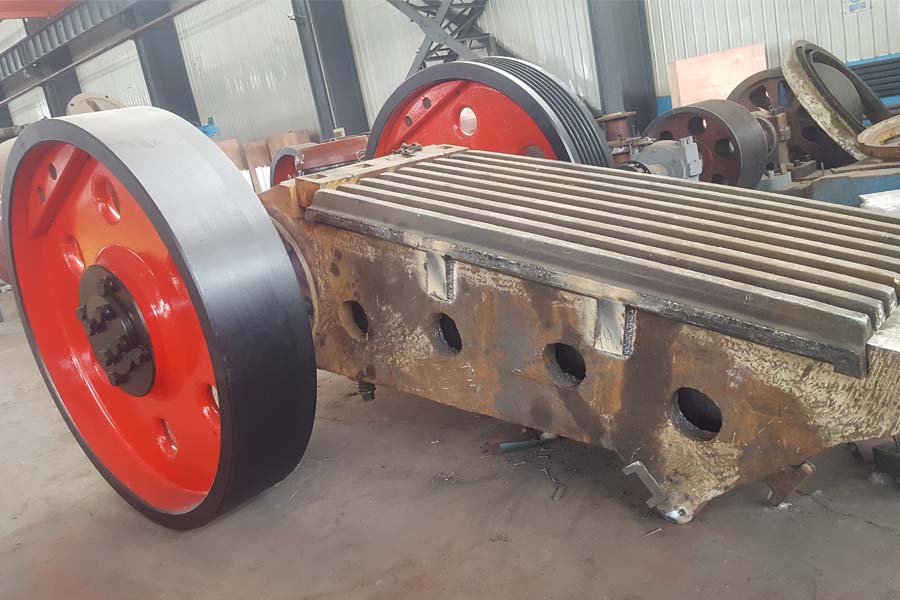

- Шатуны –основные элементы щековых дробилок. Они служат для передачи движенияот эксцентрикового вала к подвижной щеке при помощи распорных плит. Изготавливаются из 35Л/20Г1ФЛ.
Щековая дробилка с простым движением щеки (ЩДП) используется для дробления разных крепких руд и пород. Шатун установлен на ЩДП он служит для передачи движения качающейся щеки от эксцентрикового вала с помощью распорных плит. При совместном действии шатуна и подвижной щеки осуществляется дробление сырья через сжимание раскалывание и изгибание. Шатун щековой дробилки обычно изготовлен из материала 20ГЛ 35Л и т.д.
|
Наименование |
Модель дробилки |
Обозначение |
Масса (Кг) |
Материал |
|
Втулка |
СМД118 |
3452.03.008.002 |
240 |
40Х |
|
Втулка |
СМД118 |
3452.03.006.002 |
242 |
40Х |
|
Втулка |
СМД118 |
3450.03.008.0023 |
245 |
40Х |
|
Втулка |
СМД118 |
3450.03.007.0023 |
260 |
40Х |
|
Втулка |
СМД118 |
3450.03.011.0023 |
380 |
40Х |
|
Втулка |
СМД118 |
3450.03.009.0023 |
400 |
40Х |
|
Втулка |
|
3423.06.101.0023 |
520 |
40Х |
|
Втулка |
СМД118 |
3450.03.051.0023 |
530 |
40Х |
|
Шатун с крышкой |
СМД111 |
3440.03.200.0023 |
3800 |
35Л/20Г1ФЛ |
|
Шатун |
СМД118 |
3452.03.201.0023 |
5500 |
35Л/20Г1ФЛ |
|
Шатун |
СМД118 |
3818.12.100.0023 |
8750 |
35Л/20Г1ФЛ |
|
Шатун |
СМД118 |
3450.03.200.0023 |
8850 |
35Л/20Г1ФЛ |
-
