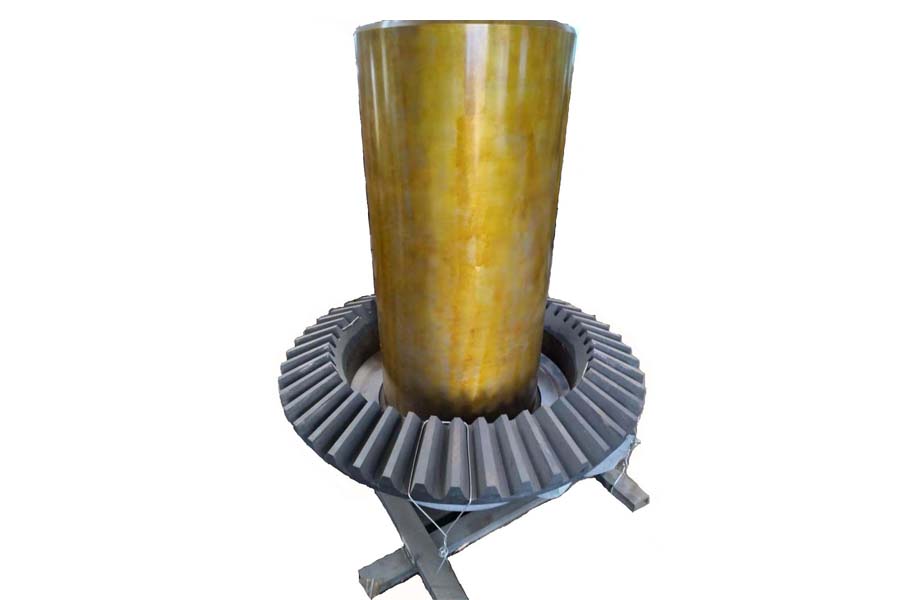

- Эксцентрик является одним из основных узлов конусной дробилки. Именно такая конструкция компонентов формирует траекторию конуса в процессе обработки руды и материалов, вызывая тем самым дробление.
Одним из основных узлов конусной дробилки является эксцентрик, составленный из эксцентриковой втулки, цилиндрической втулки с баббитом, конической шестерни и т.д. Эксцентрик находится под чашей в сборе. Электромашина приводит малую шестерню привода передать мощность на большую коническую шестерню, чтобы приводить в движение поворот эксцентриковой втулки, и так дробилка плавна работать. Коническая шестерня в эксцентрике изготовлена из двух типов материала 45Л/35ХМЛ, эксцентриковая втулка— из ВЧ45/45Л, а цилиндрическая втулка может быть выбрана из бронзы или сплава баббита. В старых пружинных дробилках больше используются втулки из баббитового сплава, что позволяет снизить затраты.
|
Наименование |
Модель дробилки |
Обозначение |
Масса, кг |
Материал |
|
Эксцентрик |
КСД/КМД2200 |
1277.03.300 |
2520 |
35Л/45Л/ВЧ50 |
|
Эксцентрик |
КСД/КМД2200 |
1275.03.300-5сб |
3925 |
45Л+35ХМЛ+Баббит16 |
|
Эксцентрик |
ККД900/100 |
1244.04.400сб |
9870 |
45Л+35ХМЛ+Баббит16 |
-
