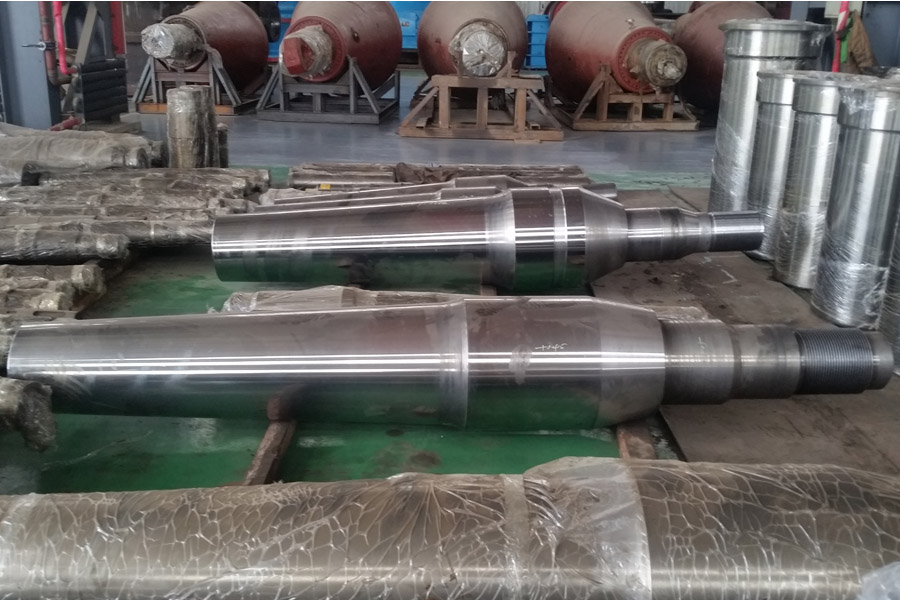

- Эксцентриковый вал - основная часть конусной дробилки. Приводный вал и конус дробящий вынуждены вращаться вокруг фиксированной точки под действием эксцентриковой втулки, а затем сжимают и раздавливают сырьё. Эксцентриковый вал проходит через корпус конуса, цилиндрическую втулку главного вала и т.п. Поэтому требование к шероховатости 1.25, используем поковки из качественных легированных материалов 34ХНМ / 35ХМ и т.д., по способу термообработки для увеличения срока службы. Принцип работы: горизонтальный вал дробилки приводится в движение двигателем через клиновой ремень и шкив. Горизонтальный вал приводит эксцентриковую втулку во вращение через большую и малую конические шестерни. Эксцентриковый главный вал дробилки создает эксцентрическое расстояние под действием эксцентриковой втулки, чтобы совершить вращательное движение.
|
Наименование |
Модель дробилки |
Обозначение |
Масса (Кг) |
Материал |
|
Вал |
КСД/КМД2200 |
1275.05.401-1 |
3100 |
35ХМ/35CM/35ХМФ/34ХНМ/35Л/45Л/40Х |
|
Вал |
КСД/КМД2200 |
1275.05.423 |
3185 |
35ХМ/35CM/35ХМФ/34ХНМ/35Л/45Л/40Х |
|
Вал |
КСД/КМД2200 |
1275.05.310 |
3600 |
35ХМ/35CM/35ХМФ/34ХНМ/35Л/45Л/40Х |
|
Вал |
|
1255.05.01-2 |
3792 |
35ХМ/35CM/35ХМФ/34ХНМ/35Л/45Л/40Х |
-
