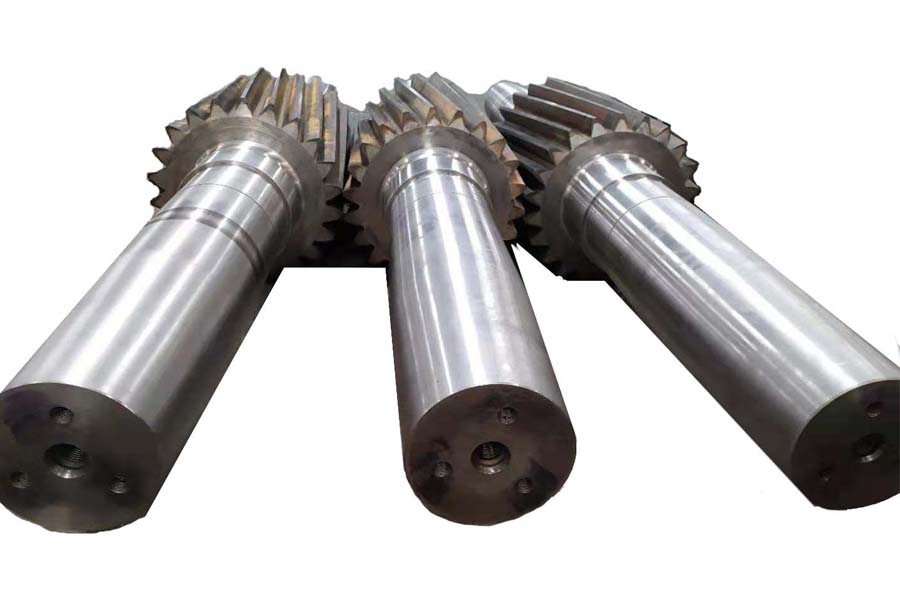

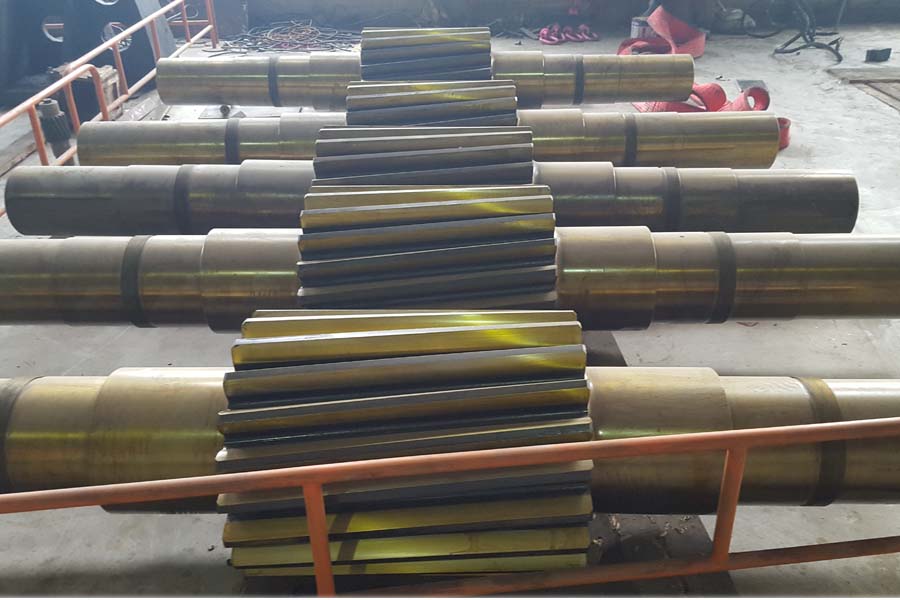

- Вал-шестерня используется в мельницах МШР и МШЦ для поддержки необходимой частоты вращения барабана. Вал-шестерня изготавливается из материала35ХМ/34ХНМ/40Х.
Вал-шестерни зацепляют венцы зубчатые с целью привода барабанов в мельницах МШР, МШЦ и стержневых мельницах, они приводят цельное оборудование во вращение. Их стабильность работы позволяет поддерживать частоту вращения барабанов. Обычно изготовляем вал-шестени с поковками из материалов 34ХН3М, 34ХН1М, 35ХМ. Также наш передовой процесс и развитая технология термообработки значительно улучшают механическое свойство и предел прочности на разрыв материала сплава, чтобы увеличить срок службы продукции и снизить себестоимости обслуживания. В процессах производства серьёзно контролируем качество продукции, чтобы обеспечить стабильность работы продукции.
|
Наименование |
Модель шаровой мельницы |
Обозначение |
Масса, кг |
Материал |
|
Вал-шестерня z=22 m=16 |
МСП 2100х3000 |
1378.08.202 |
535 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=14 m=30 |
МШР 2100х3000 |
1374.08.06 |
584 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=22 m=16 |
МШР3200х3100 |
1342.08.280-2 |
980 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=31 m=16 |
МШР 2700х3600 |
1356.08.276-1 |
1050 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=22 m=20 |
МШЦ 3200х4500 |
2-80787 |
1510 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=24 m=20 |
|
φ-34536 |
1665 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=26 m=20 |
МШР 3600х4000 |
2-165540 |
1895 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=27 m=20 |
МШР 3600х5000 |
2-165541 |
2015 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=33 m=20 |
|
1-145291 |
4395 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=35 m=20 |
МШР 3600 х 5000 |
2-196487 |
4650 |
35ХМ/34ХНМ/40Х |
|
Вал-шестерня z=41 m=20 |
|
2-159941 |
5250 |
35ХМ/34ХНМ/40Х |
-
